Из чего состоит водосток: подробный разбор элементов (желоба, воронки, трубы, кронштейны и пр.)

            В предыдущих материалах  мы разобрали общий алгоритм проектирования водосточной системы, нормативную базу (СП 17.13330) и методику подбора диаметра труб и желобов в зависимости от площади водосбора и региона. Однако система, спроектированная на бумаге, становится надежной конструкцией только тогда, когда правильно подобрана её элементная база.

            Водосток — это не просто «труба и желоб». Это  инженерная система, где каждая деталь выполняет свою функцию. В этой статье мы детально разберем каждый элемент наружного металлического водостока, объясним его назначение, особенности применения и приведем формулы для расчета потребного количества.

1. Водосточный желоб (Горизонтальный водосбор)

Это основной горизонтальный элемент, принимающий воду со ската кровли.

Назначение: Сбор талой и дождевой воды по всей длине карнизного свеса и её направленный транспорт к водосточным воронкам.

Особенности:

·Форма сечения: Круглая или прямоугольная. Круглые желоба обладают большей пропускной способностью и жесткостью при равном объеме металла, прямоугольные чаще используются как архитектурный акцент.

·Типоразмер: Стандартная длина заводского профиля — 1,25 метра (монтажная 1,2 метра). Это важно для минимизации отходов и количества стыков.

Расчет количества:
При расчете мы отталкиваемся не от погонных метров, а от целого количества единиц. Длина карниза (L) делится на монтажную длину одного желоба (обычно 1.2 м) с округлением в большую сторону.

·Формула: N = Lкарниза / 1.2 (округляем до целого)

·Пример: Длина ската 10 м. 10 / 1,2 = 8,33. Потребуется 9 желобов по 1,25 метра. Оставшийся отрез  используется на следующем участке или идет в отход при резке, если линия непрерывна.

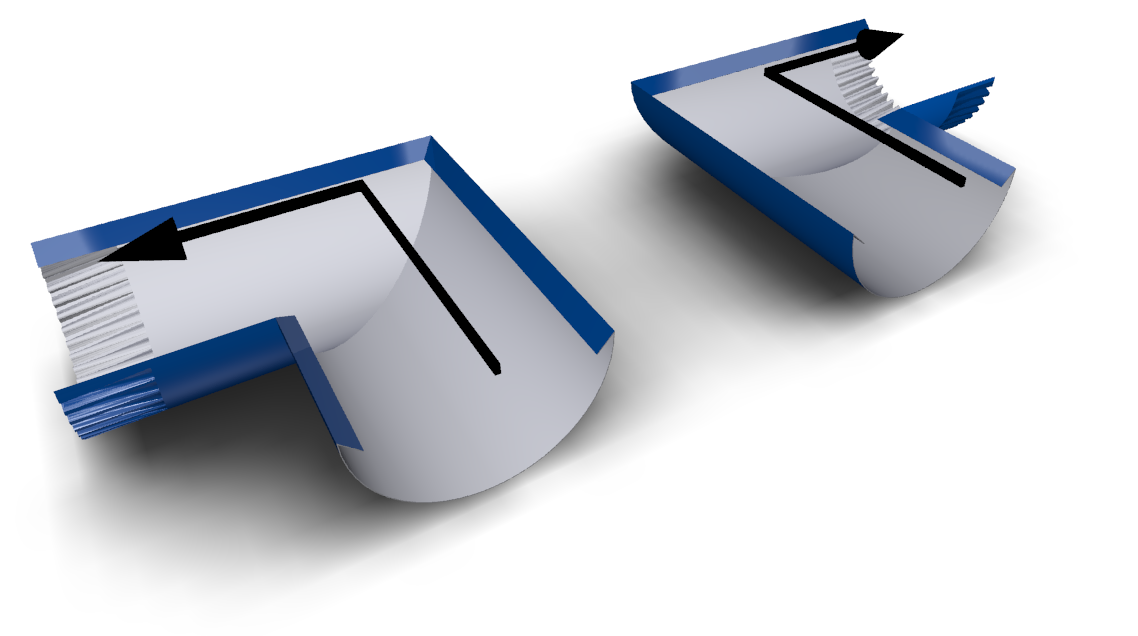

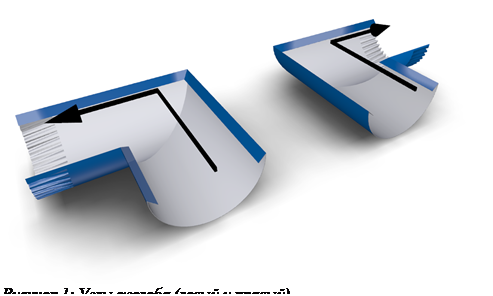

2. Углы желоба (Левые и правые)

            Скаты кровли редко идут единой прямой линией. Для обхода эркеров, выступающих архитектурных элементов или просто на углах здания используются угловые элементы.

Назначение: Обеспечение герметичного поворота желобной магистрали  без подрезки прямых желобов.

Особенности:

·В нашей системе нет подразделения на внутренний и наружный. Наши углы подразделяются на левый и правый по направлению потока воды.

·Левый угол — Вода течет по желобу с поворотом влево. Может использоваться как на внешнем так и внутреннем углу здания

·Правый угол — Вода течет по желобу с поворотом вправо. Может использоваться как на внешнем так и внутреннем углу здания.

·Использование готовых углов предпочтительнее запила прямых желобов, так как обеспечивает заводскую геометрию замка и сохранность полимерного покрытия.

Расчет количества:
Здесь нет формулы «на метр». Работает правило прямого пересчета по проекту кровли.

·Правило: N = количество углов здания соответствующего типа. Считаем штучно с плана дома. Один угол фасада = один  угол желоба. Для выбора  левый/правый, учитывайте направление потока воды.

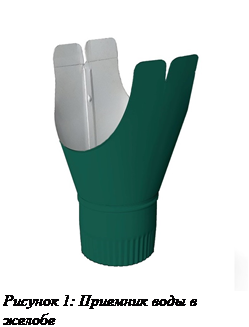

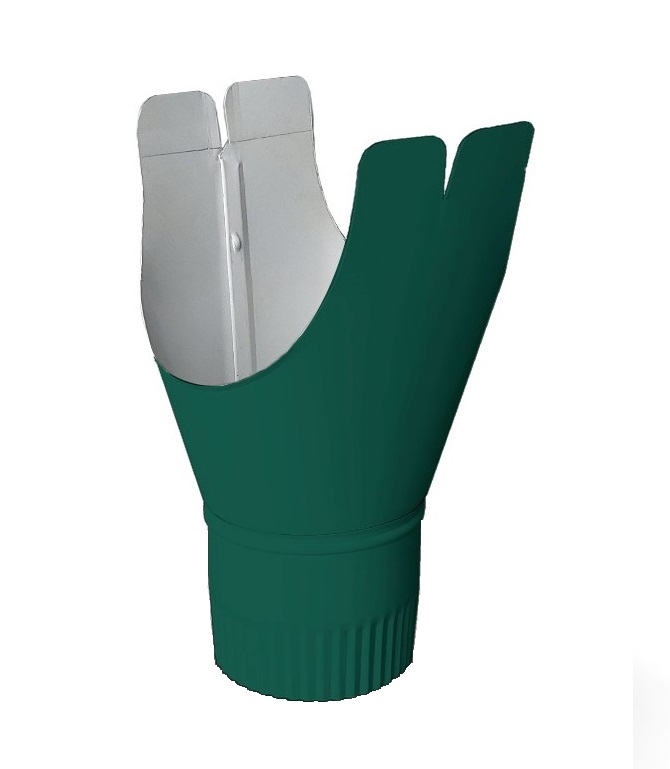

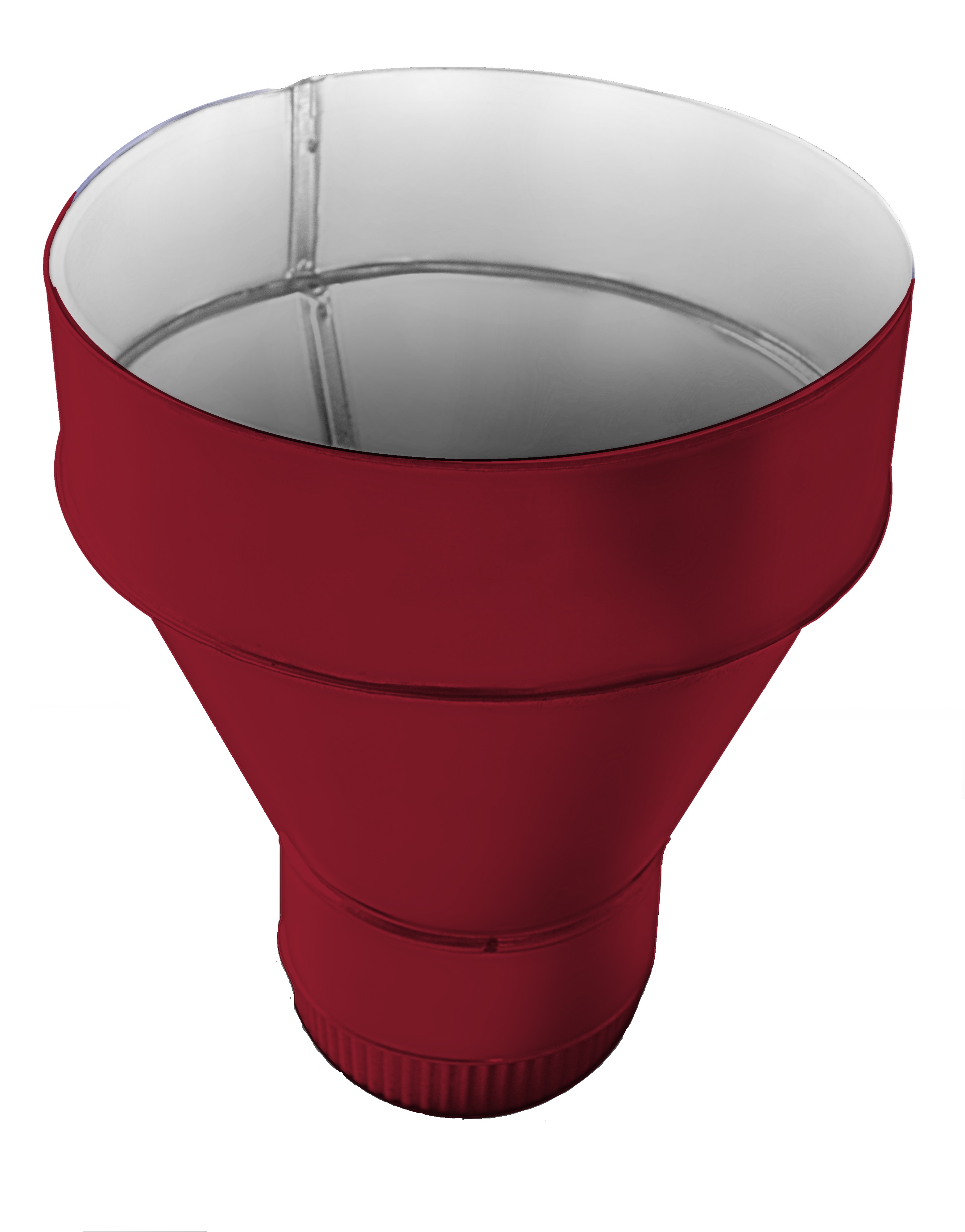

3. Воронка/Приемник воды в желобе (выпускная воронка)

Ключевой узел перехода воды из горизонтальной плоскости (желоб) в вертикальную (труба).

Назначение: Прием воды из желоба и передача её в стояк. Служит адаптером и часто выполняет функцию первичного фильтра (защита от листвы).

Особенности:



·Местоположение: Согласно требованиям СП, расстояние между воронками на карнизе не должно превышать 24 метра при любом уклоне . Подробнее можно почитать в нашей статье тут https://npplogika.ru/articles/tekhnicheskie-trebovaniya-k-naruzhnomu-metallicheskomu-vodostoku-algoritm-rascheta-po-sp-podbor-diam/

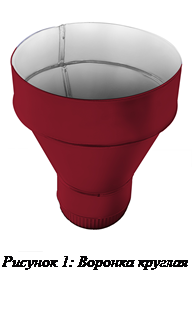

· Особенности конструкции: В случае если сбор воды осуществляется в желоб (см выше) оптимально применять узел с приемником воды в желобе. Когда горизонтальный сбор воды идет с помощью разжелобки (см каталог) применяют воронку круглую.

Расчет количества:
Количество воронок равно количеству водосточных стояков, рассчитанных по методике из нашей предыдущей статьи (пропускная способность трубы и площадь водосбора).

·Упрощенное правило: Одна воронка на каждые 10-12 метров длины желоба, но не более 24 метров между ними. Главное — чтобы пропускная способность воронки соответствовала объему воды с кровли.

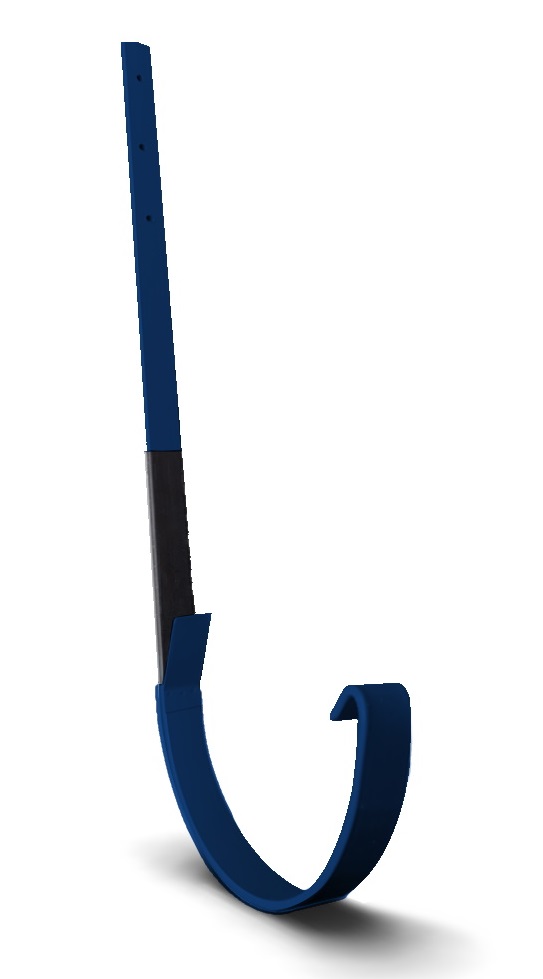

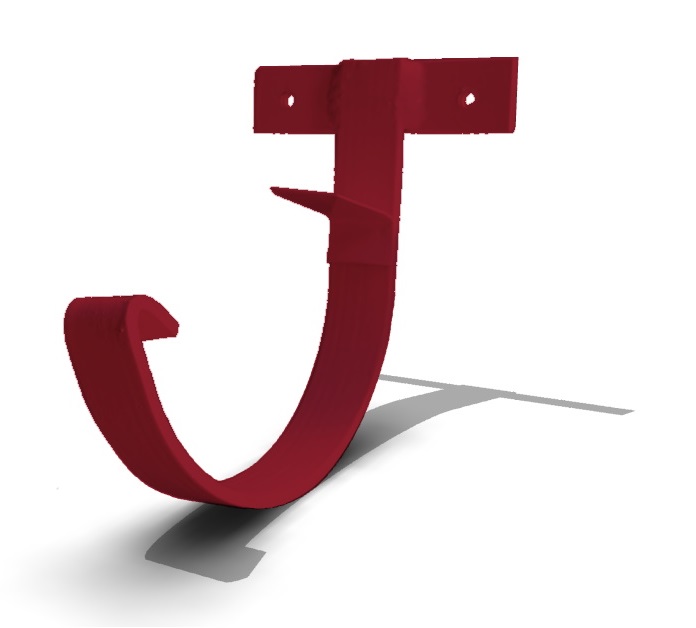

4. Кронштейны (Держатели желоба)

Силовой элемент, воспринимающий вес снега, наледи и воды.

Назначение: Фиксация желоба на карнизной доске или стропилах с обеспечением проектного уклона в сторону воронки (рекомендуется не менее 3-5 мм на 1 погонный метр).

Особенности:

·Материал: Только металл. Пластиковые кронштейны для металлического желоба – грубейшая ошибка .

·Типы:

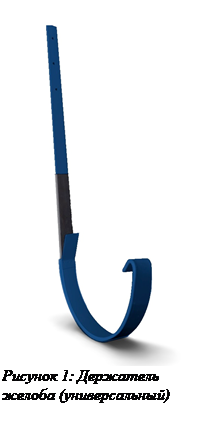

·Длинные (универсальные): Крепятся на стропила/обрешетку до укладки кровли.

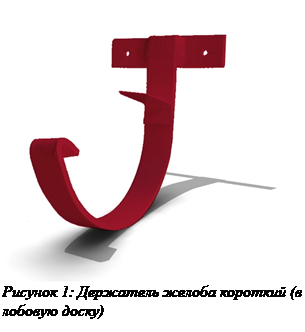

·Короткие (лобовые): Крепятся на ветровую доску после монтажа кровли.

Расчет количества:
Шаг крепления составляет не более 600 мм, а также рекомендуем добавлять по одному держателю в точки фиксации у  угла и приемника/воронки если того требует проект.

·Формула: N = (Lкарниза / 0,6) + Поправочные единицы.



Блок-схема: Взаимосвязь горизонтальных элементов

Желоб →  Кронштейн (задает уклон) → Воронка (точка сброса)

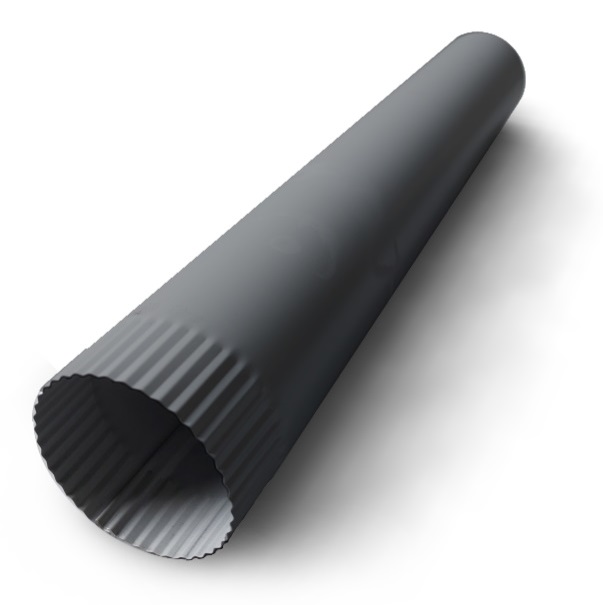

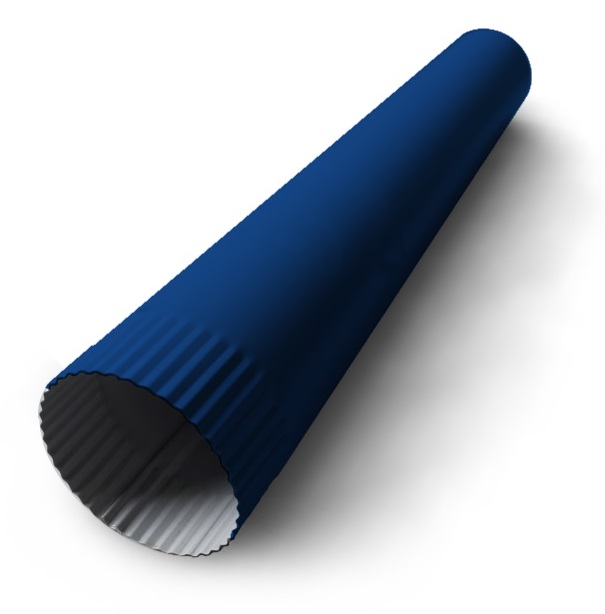

5. Водосточная труба (Стояк)

Вертикальный канал для отвода воды с уровня кровли до отмостки или ливневой канализации.

Назначение: Безнапорный (самотечный) транспорт жидкости вниз.

Особенности:

·Стандартная длина заводской трубы — 1,25 метра (монтажная 1.2 метра).

·При расчете высоты используйте деление на "полезные" метры, не забывая вычитать длину сливного колена и отступа от стены.

Расчет количества:

·Формула на один стояк: N = Hфасада / 1,2 (округляем вверх).

·На весь обект: Сумма всех стояков.





6. Крепления трубы (Хомуты)

Элементы крепления вертикального стояка к фасаду.

Назначение: Жесткая фиксация трубы, восприятие ветровых нагрузок и веса конструкции.

Особенности:

·Типы крепления: Мы производим различные варианты креплений трубы. На костылях (штырях, шпильках) для каменных/бетонных стен и на хомутах  для сэндвич-панелей или сайдинга. Для правильного подбора крепежа используйте узлы из нашего каталога https://npplogika.ru/catalog/katalog-vodostochnyh-sistem.pdf

·Расположение: Желательно под каждым раструбом  на цельных участках трубы и 1 шт на стыке стояка с отводом/сливным коленом. Стандартный шаг креплений 1200 мм



Расчет количества:

·на один стояк N = Hфасада / 1,2 (округляем вверх)+1

·На весь объем: сумма все стояков



7. Колено и Отвод к дренажу (Сливное колено)

Финальные элементы, отводящие воду от фасада.

Назначение:

·Колено (универсальное): Используется для изменения направления потока воды падающей по водосточному стояку. Применяется для соединение приемника воды в желобе или воронки с вертикальной частью стояка (переход от воронки к стене),обхода карнизных свесов  и на отступе внизу.

·Отвод к дренажу (колено сливное): Нижнее колено, развернутое под углом от стены, часто с фаской для формирования направленной струи.

Особенности:

· Бывают разного исполнения:  сегментные и гофрированные.

· Сегментные могут быть изготовлены любого, в т.ч не стандартного диаметра в диапазоне от 100 до 200 мм. Состоят как правило из двух частей соединенных между собой с помощью завальцовки.

· Гофрированные изготавливаются из цельного куска трубы, благодаря чему имеют более высокую прочность. Изготавливаются только в стандартных диаметрах Ф100; 125; 140; 150; 180; 200 мм.

Расчет количества:

·Для отвода от приемника/воронки к стене как правило требуется 2 колена.

·Для обхода архитектурных элементов фасада или коммуникаций используется 4 колена на стояк.

·Для  нижнего/цокольного узла (отступ от стены к отмостке) всегда нужно минимум два колена.

·Также следует учитывать величину отступов. Если он большой, следует применять кусок трубы между ними.

·Отвод к дренажу как правило привменяется в количестве 1 шт на стояк и располагается в самой нижней его части.



· Формула: Nколен = 2 шт. на каждый стояк (классическая схема).

· При наличии обхода архитектурных элементов + 4 колена на стояк

· При наличии цокольного отступа + 2 колена на стояк

·  Nотводов = 1 шт. на каждый стояк (классическая схема)

8. Заглушка желоба

Назначение: Герметизация торца желобного ряда в местах, где желоб упирается во фронтон или где завершается карниз.

Особенности: Для полукруглых желобов чаще всего бывают универсальные (редко левые и правые ). Фиксируются на  саморезах при необходимости промазываются герметиком.

Расчет количества: Считаются все открытые торцы.

·Правило: Количество заглушек = количеству «тупиковых» концов системы. Не нужны на замкнутом периметре.

Сводная ведомость заказа (Чек-лист для менеджера)

Чтобы не забыть ни одной мелочи при составлении сметы, используйте проверенную последовательность, которая является логическим продолжением вашего конструкторского расчета:

1.Желоба: N = Lкарниза / 1.2 (округляем до целого)

2.Углы: Штучно по плану кровли.

3.Воронки/приемики: По числу стояков.

4.Держатели желоба/Кронштейны: N = (Lкарниза / 0,6) + Поправочные единицы.

5.Водосточные трубы: N = Hфасада / 1,2 (округляем вверх). Суммируем все стояки

6.Крепление трубы: N = Hфасада / 1,2 (округляем вверх)+1. Суммируем все стояки

7.Колена и отводы: Nколен (на стояк) = 2шт + 4 шт на обход элементов фасада + 2 шт на обход цоколя.

   N отводов = 1 шт на стояк.

   Суммируем все стояки.

8.Заглушки: 1 шт. на каждый открытый конец желоба.



В сухих цифрах сметы легко потерять физический смысл. Команда НПП «Логика» всегда готова проверить вашу комплектацию на соответствие требованиям СП, исключив как избыточность узлов, так и критическую нехватку крепежа. Проектирование водостока по ГОСТ — это простая математика, помноженная на понимание физики процессов, описанных выше.
