Черепица металлическая. Техническая информация

Черепица металлическая. Техническая информация

данная техническая информация ТИ
разработана специалистами ЗАО "СЗ "Электрощит" СИ

СОДЕРЖАНИЕ

1 Область применения
2 Оформление претензий
3 Типы выпускаемых листов металлочерепицы
4 Преимущества
5 Комплектация поставки
6 Размеры металлочерепицы
7 Материалы
8 Упаковка листов металлочерепицы
9 Транспортирование
10 Хранение
11 Требования к монтажу
12 Узлы установки металлочерепицы. Комплектующие и крепёжные изделия.
Перечень доборных элементов

1. Область применения

Стальные листовые профили с волнистой формой гофра, имитирующей черепицу, (далее металлочерепица) применяются в строительстве зданий в качестве кровли в среде с неагрессивной или слабоагрессивной степенью воздействия, при температуре наружного воздуха от -55 С до +50 С. Эксплуатация металлочерепицы в слабоагрессивной среде возможна только при наличии лакокрасочного покрытия.

2. Оформление претензий

2.1 Потребитель, получив пакеты металлочерепицы, должен проверить их сохранность ещё до разгрузки транспортного средства и распаковывания.
При наличии повреждений упаковки или самих листов металлочерепицы, следует сразу же зафиксировать имеющиеся повреждения в сопроводительной документации и сообщить об этом поставщику (изготовителю) изделия. По возможности, повреждённые места сфотографировать.

2.2 Претензии потребителя о повреждённых изделиях или упаковке должны быть направлены поставщику не позднее 7 дней со дня получения груза.
Запоздалые претензии поставщиком не рассматриваются.

3. Типы выпускаемых листов металлочерепицы

На рисунке 1 представлен эскиз листа металлочерепицы.
Структура условного обозначения металлочерепицы:

1-тип профиля (металлочерепица M);
2- размеры в миллиметрах (длина металлочерепицы L; расстояние от края до первой ступеньки L₁; расстояние между ступеньками металлочерепицы L₂; расстояние от последней ступеньки до края L₃;
высота ступенек металлочерепицы Н; толщина заготовки t);
3 -обозначение наличия на поверхности лакокрасочного покрытия (П);
4 - обозначение наличия на поверхности защитной пленки (пл);
5- обозначение настоящих технических условий.
*Обозначения лакокрасочных покрытий, основные лакокрасочные материалы для покрытия листов металлочерепицы, условия их применения - ГОСТ 30246, 8ГК.343.278.

Примеры условных обозначений листов металлочерепицы:

- металлочерепица типа М, длиной 2700мм, с расстоянием от края до первой ступеньки 150мм, с расстоянием между ступеньками 400мм, с расстоянием от последней ступеньки до края 150мм, с высотой ступенек металлочерепицы 15мм и толщиной 0,8мм, изготовленная из проката с лакокрасочным покрытием и с защитной пленкой на поверхности:

М 2700-150-400-150-15-0,8-П/пл ТУ 1122-059-00110473-2002;

- металлочерепица типа М, длиной 8000мм, с расстоянием от края до первой ступеньки 350мм, с расстоянием между ступеньками 400мм, с расстоянием от последней ступеньки до края 450мм, с высотой ступенек
металлочерепицы 30мм и толщиной 0,5мм, изготовленная из проката с лакокрасочным покрытием без защитной пленки на поверхности:

М 8000-350-400-450-30-0,5-П ТУ 1122-059-00110473-2002;

- металлочерепица типа М, длиной 1000мм, с расстоянием от края до первой ступеньки 150мм, с расстоянием между ступеньками 450мм, с расстоянием от последней ступеньки до края 400мм, с высотой ступенек металлочерепицы 20мм и толщиной 0,7мм, изготовленная из проката без лакокрасочного покрытия и без защитной пленки на поверхности:

М 1000-150-450-400-20-0,7-ТУ 1122-059-00110473-2002;

Рисунок 1 - Эскиз металлочерепицы

3.3 Размеры металлочерепицы: -длина металлочерепицы L меньше 8000мм; -расстояние от края до первой ступеньки L₁, от 150 до 450мм;
-расстояние между ступеньками металлочерепицы L₂ от 150 до 450мм;
-расстояние от последней ступеньки до края L₃ от 150 до 450мм;
-высота ступенек металлочерепицы Н от 0 до 30мм;
-количество ступенек n должно быть не более (L/150 - 1) шт. (округлять в меньшую сторону).

4. Преимущества

4.1 Металлочерепица соответствует санитарным и экологическим нормам, включая нормы жилищного строительства. Обеспечивает индустриальные методы монтажных работ и имеет эстетичный внешний вид.

5. Комплектация поставки

5.1 В комплект поставки металлочерепицы входят:
- паспорт на изделие;
- листы металлочерепицы по спецификации заказчика, согласованной с изготовителем;
Также, по согласованию изготовителя с потребителем, в комплект поставки могут входить:
- крепежные изделия;
- доборные элементы по спецификации заказчика (конёк, снегозадерживатель и т.п.);
- техническая информация по применению металлочерепицы при строительстве зданий в качестве кровли.

6. Размеры металлочерепицы

Справочные размеры листов металлочерепицы в соответствии с таблицей 1.

* Масса подсчитана исходя из номинальной толщины и ширины заготовки.

7. Материалы

7.1 Металлочерепица изготавливается в соответствии с требованиями
ТУ 1122-059-00110473-2002, рабочих чертежей и технологических регламентов, утверждённых в установленном порядке.

7.2 По наличию защитно-декоративного лакокрасочного покрытия металлочерепица подразделяется на:
- листы без лакокрасочного покрытия;
- листы с лакокрасочным покрытием по ГОСТ 30246-94 и чертежом 8ГК.343.278 (материалы лакокрасочных покрытий оговариваются в договоре).

7.3 Металлочерепица без лакокрасочного покрытия изготавливается из стали тонколистовой оцинкованной по ГОСТ 14918-80, I класса толщины цинкового покрытия, нормальной разнотолщинности HP, групп ХП (ПК), нормальной точности прокатки по толщине БТ и ширине БШ, нормальной плоскостности ПН, с обрезной кромкой О, марок сталей 08пс по ГОСТ 9045-80, 08, 08пс по ГОСТ 1050-88, Ст1...СтЗ всех степеней раскисления по ГОСТ 380-94.

7.4 Металлочерепица с лакокрасочным покрытием изготавливается из проката с защитно-декоративным лакокрасочным покрытием для строительных конструкций по ГОСТ 30246-94 или другой нормативно-технической документации, имеющим защитное лакокрасочное покрытие. По согласованию потребителя с изготовителем возможно изготовление металлочерепицы с защитно-декоративным покрытием без защитного пленочного покрытия.

8. Упаковка листов металлочерепицы

8.1 Заводская упаковка листов металлочерепицы, при соблюдении соответствующих требований НТД, исключает повреждение листов металлочерепицы в процессе погрузочно-разгрузочных работ и транспортировки. Кроме того, защитно-декоративное покрытие металлочерепицы дополнительно защищено плёночным покрытием.

8.2 Упаковка пакетов металлочерепицы производится по чертежам предприятия-изготовителя.

8.3 Возможно выполнение упаковки по индивидуальному заказу, согласованному с изготовителем.

8.4 Разгрузку пакетов металлочерепицы производить с помощью специальных приспособлений, исключающих воздействие грузовых строп на боковые кромки металлочерепицы в соответствии с рисунками 2 и З.
За раз допускается разгружать только один пакет.

1-Траверса; 2-Пакет металлочерепицы; 3-Текстильная лента; 4-Распорка. Рисунок 2-Схема строповки пакетов металлочерепицы длиной более 3 метров

1-Текстильная лента; 2-Распорка. Рисунок 3-Схема строповки пакетов металлочерепицы длиной менее 3 метров

9. Транспортирование

9.1 При отправке потребителю листы металлочерепицы укладываются в пакеты и упаковываются по чертежам предприятия-изготовителя.
Возможно выполнение упаковки по индивидуальному заказу, согласованному с изготовителем.

9.2 Транспортная маркировка каждого грузового места должна соответствовать требованиям ГОСТ 14192-96.

9.3 Пакеты металлочерепицы перевозят на всех видах транспорта в соответствии с правилами перевозки и условиями погрузки и крепления грузов, действующих на транспорте данного вида.

9.4 При погрузке, разгрузке и транспортировании должны быть приняты меры, предохраняющие листы металлочерепицы от механических повреждений.

9.5 Пакеты при транспортировании должны быть закреплены и надежно предохранены от перемещения.

9.6 Условия транспортирования листов металлочерепицы при воздействии климатических факторов должны соответствовать условиям 7, хранения - условиям 3 по ГОСТ 15150-69.

10. Хранение

10.1 Пакеты при хранении должны быть уложены на деревянные или пенопластовые прокладки одинаковой толщины не менее 50 мм, шириной не менее 150 мм и длиной больше габаритного размера пакета не менее, чем на 100 мм, расположенные не более, чем через 0,5м и размещены в один ярус.
Допускается при хранении пакеты размещать в два и более яруса при условии, что масса 1м² всех листов, расположенных над нижним листом, не превышает 3000 кг/м².

10.2 При хранении под навесами и в неотапливаемых помещениях пакеты необходимо располагать с продольным уклоном не менее 3:100.

11. Требования к монтажу

11.1 При разработке проектов зданий следует выполнять требования действующих нормативных документов, утверждённых Госстроем РФ.

11.2 Запрещается применять металлочерепицу в качестве несущих элементов конструкции здания.

11.3 Конструкция металлочерепицы позволяет в случае ремонта кровли зданий производить замену листов металлочерепицы с минимальными затратами при заданных значениях показателей качества.

11.4 Во время транспортирования листов металлочерепицы к месту монтажа использовать приспособления в сооветствии с рисунком 4, исключающие нарушения защитно-декоративного покрытия листов металлочерепицы и их деформацию.

11.5 Сверление отверстий в металлочерепице на месте монтажа рекомендуется производить с применением электроинструмента.

11.6 Поверхность металлочерепицы следует очищать от загрязнений и пыли моющими средствами, не вызывающими повреждений защитного покрытия.

11.7 Не допускается применять для очистки, мытья поверхности песок, щёлочи и другие вещества, которые могут повредить защитное покрытие.

11.8 Защитная плёнка с поверхности металлочерепицы с лакокрасочным покрытием должна быть удалена после монтажа кровли здания, но не позднее 12 месяцев со дня изготовления листов металлочерепицы.

11.9 К несущим элементам кровли металлочерепицу рекомендуется крепить самонарезающими болтами по ОСТ 3413.016-88, самосверлящими болтами или гвоздями необходимой длины, укомплектованными уплотнительными (герметизирующими) шайбами.

11.10 Для установки самосверлящих и самонарезающих болтов рекомендуется применять ниже перечисленные инструменты фирмы "SFS intes":
дрель CF400 со сменными насадками;
дрель HR 8;
инструмент со сменными насадками марки DW 263-QS.

11.11 Листы металлочерепицы между собой должны быть соединены комбинированными заклёпками.

11.12 Для работы с металлочерепицей использовать ножовку, ножницы по металлу, дрель, ручную электропилу с твердосплавными зубьями, инструмент для резки металла с полимерным покрытием и т.п.

11.13 Не рекомендуется использовать для резки металла шлифмашинку с абразивными кругами, так как при её использовании происходит разрушение слоев покрытия и металл будет подвержен коррозии.

11.14 Несущие элементы кровли, к которым предполагается крепление листов металлочерепицы, должны быть рассчитаны на ветровую нагрузку, снеговую и т.п. в зависимости от типа здания и условий нагружения.

Рисунок 4-Транспортирование и укладка листов металлочерепицы на месте монтажа

12. Узлы установки металлочерепицы.
Комплектующие и крепёжные изделия.

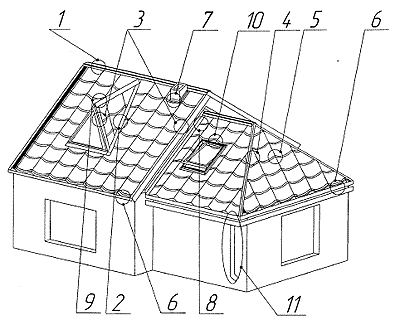

12.1 На рисунке 5 изображена схема типового здания с целью показа применения металлочерепицы, доборных и крепёжных элементов.

12.2 На рисунках 6-22 приведены монтажные узлы кровли из листов металлочерепицы с учётом применения доборных и крепёжных изделий, изготавливаемых на предприятии изготовителе.

12.3 В процессе монтажа кровли зданий с применением металлочерепицы рекомендуется применять доборные комплектующие изделия, приведённые в таблице 2. Размеры и количество комплектующих изделий должны уточняться в каждом конкретном случае.

12.4 По согласованию потребителя с изготовителем доборные комплектующие изделия, изготовленные из оцинкованной стали по ГОСТ 14918-80, могут иметь дополнительное лакокрасочное покрытие, идентичное покрытию листов металлочерепицы.

12.5 Изделия, изготовленные из черного стального проката, должны быть покрыты краской ПФ-115.

12.6 По согласованию потребителя с изготовителем доборные комплектующие изделия могут быть изготовлены по чертежам заказчика.

12.7 К несущим элементам кровли металлочерепицу рекомендуется крепить самонарезающими, самосверлящими болтами необходимой длины или гвоздями, укомплектованными уплотнительными (герметизирующими) шайбами.
Перечень крепёжных элементов приведён в таблице 3.

12.8 Крепёжные и доборные изделия поставляются потребителю по согласованию с изготовителем и в обязательный комплект поставки не входят.

12.9 По согласованию потребителя с изготовителем в комплекте с листами металлочерепицы могут поставляться потребителю элементы системы водослива, приведённые в таблице 4.

1-Крепление конька крыши;

2-Установка накладки внутренней на стыке листов металлочерепицы;

3-Обрамление торца крыши;

4-Крепление стыка крыши;

5-Крепление листов металлочерепицы к обрешётке крыши;

6-Установка карниза крыши;

7-Организация вывода трубы;

8-Узел стыковки кровли со стеной;

9-Крепление конька марки КУК;

10-Установка окна;

11-Свес крыши с организованной системой водослива и снегозадерживателем.

Рисунок 5-Узлы устройства кровельного покрытия. 1 -Лист металлочерепицы; 2-Прогон металлический; З-Профиль конька крыши ПК 1 или Н4; 4-Полоса гнутая ПГ; 5-Уплотнитель; 6-Заклёпка комбинированная; 7-Болт самонарезающий.	Рисунок 6-Крепление конька крыши к стальным прогонам. 1 -Лист металлочерепицы; 2-Прогон деревянный; 3-Профиль конька крыши ПК или Н4; 4-Полоса гнутая ПГ; 5-Уплотнитель; 6-Заклёпка комбинированная; 7,8-Гвоздь с уплотнительной шайбой.
Рисунок 7-Крепление конька крыши к деревянным прогонам 1 -Лист металлочерепицы; 2-Прогон металлический; 3-Конёк; 4-Полоса гнутая ПГ; 5-Уплотнитель; 6-Заклёпка комбинированная; 7-Болт самонарезающий.	Рисунок 8-Крепление конька крыши к стальным прогонам 1 -Лист металлочерепицы; 2-Прогон деревянный; 3-Конёк; 4-Полоса гнутая ПГ; 5-Уплотнитель; 6-Заклёпка комбинированная; 7,8-Гвоздь с уплотнительной шайбой.
Рисунок 9-Крепление конька крыши к деревянным прогонам 1-Лист металлочерепицы; 2-Накладка внутренняя НВ-14; 3-Прогон металлический; 4-Гидроизоляционный многослойный рубероидный ковёр; 5-Болт самосверлящий; 6-Заклёпка комбинированная; 7-Герметик.	Рисунок 10-Установка накладки внутренней на стыке листов металлочерепицы 1-Лист металлочерепицы; 2-Накладка внутренняя НВ-14; 3-Прогон деревянный; 4-Гидроизоляционный многослойный рубероидный ковёр; 5,6-Гвоздь с уплотнительной шайбой; 7-Заклёпка комбинированная; 8-Герметик.
Рисунок 11-Установка накдадки внутренней на стыке листов металлочерепицы 1-Накладка HH-7; 2-Лист металлочерепицы; 3-Прогон металлический; 4-Болт самонарезающий; 5-Герметик; 6-Заклёпка комбинированная.	Рисунок 12-Обрамление торца крыши 1-Накладка HH-7; 2-Лист металлочерепицы; 3,4-Гвоздь с уплотнительной шайбой; 5-Прогон деревянный. 6-Герметик.
Рисунок 13-Обрамление торца крыши 1-Лист металлочерепицы; 2-Прогон металлический; 3-Полоса гнутая ПГ; 4-Заклёпка комбинированная; 5-Болт самонарезающий.	Рисунок 14 -Крепление стыка крыши 1-Ригель; 2-Лист металлочерепицы по ТУ 1122-059-00110473-2002; З-Болт самонарезающий.

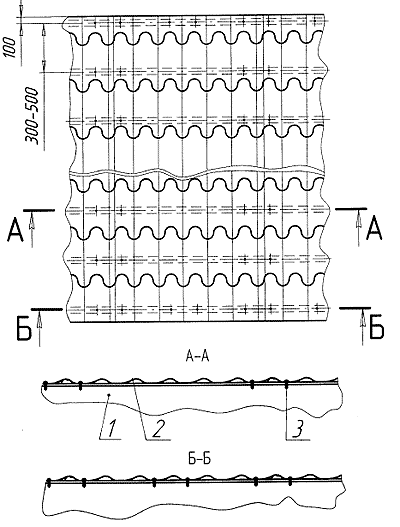

Рисунок 15-Крепление листов металлочерепицы к обрешетке крыши 1-Лист металлочерепицы; 2-Прогон металлический; 3-Профиль карниза ПК2-1; 4-Болт самосверлящий.	Рисунок 16-Установка карниза крыши 1-Лист металлочерепицы; 2-Прогон деревянный; 3-Профиль карниза ПК2-1; 4,5-Гвоздь с уплотнительной шайбой.
Рисунок 17-Установка карниза крыши к деревянному прогону 1-Лист металлочерепицы; 2-Прогон металлический; 3-Накладка внутренняя НВ-13; 4-Болт самонарезающий; 5-Вентиляционная труба; 6-Герметик; 7-Заклепка комбинированная; 8-Гидроизоляционный многослойный рубероидный ковёр;	Рисунок 18-Организация вывода трубы 1-Накладка внутренняя НВ-7-НВ-10; 2-Лист металлочерепицы; 3,4-Гвоздь с уплотнительной шайбой; 5-Прогон деревянный; 6-Стена; 7-Герметик; 8-Заклёпка комбинированная.

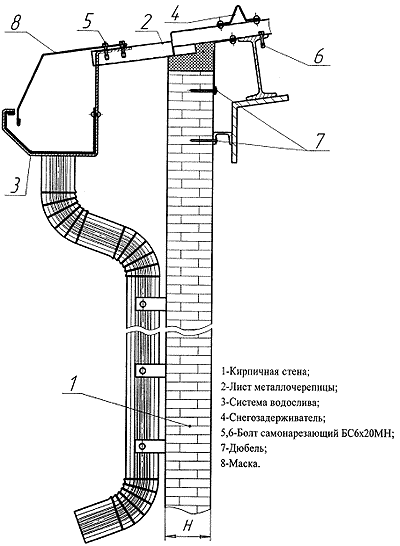

Рисунок 19 - Свес крыши с организованной системой водослива и снегозадерживателем.	Рисунок 20-Установка конька марки КУК 1 -Лист металлочерепицы; 2-Прогон деревянный; 3-Профиль обрамления окна П02-6-П02-11; 4-Болт самонарезающий; 5-Оконная рама; 6-Гидроизоляционный многослойный рубероидный ковёр; 7-Заклепка комбинированная; 8-Герметик; 9,10-Гвоздь с уплотнительной шайбой. Рисунок 21-Установка окна
Рисунок 22-Узел стыковки кровли со стеной 1 -Лист металлочерепицы; 2-Прогон деревянный; 3-Профиль конька КУК-1-2 - КУК-1-6; 4-Полоса гнутая ПГ; 5-Уплотнитель; 6-Заклёпка комбинированная; 7,8-Гвоздь с уплотнительной шайбой.

Перечень доборных элементов

Таблица 2

Обозначение	Наименование Марка	Эскиз	Длина стандартная, мм	А мм	Б, мм	В, мм	Масса 1 м кг
8ГК 135.393-08	Накладка НН-7		4000	120	120	-	1,91
8ГК 135.394-08	Накладка НВ-7		4000	150	150	-	2,44
-09	НВ-8			250	250	-	3,78
-10	НВ-9			240	240	-	3,78
-11	НВ-10			285	285	-	4,52
-15	НВ-13			190	190	-	2,84
16	НВ-14			200	200	-	2,98
8ГК 154.369	Полоска гнутая ПГ		4000	-	-	-	4,15
8ГК 332.058-01	Конёк КУК-1-2		4000
-02	КУК-1-3			150	-	-	2,18
-03	КУК-1-4			150	-	-	2,18
-04	КУК-1-5			150	-	-	2,18
-05	КУК-1-6			150	-	-	2,18
8ГК 332.098	Конёк		6000	-	-	-	2,64
8ГК 333.142-05	Профиль обрамления окна ПО2-6		4000	70	110	-	1,67
-06	ПО2-7			100	110	-	1,87
-07	ПО2-8			125	110	-	2,04
-08	ПО2-9			150	110	-	2,21
-09	ПО2-10			175	110	-	2,38
-10	ПО2-11			200	110	-	2,54
8ГК 333.144	Профиль конька крыши ПК-1		4000	115	100	-	3,35
-01	Н4			150	150	-	4,48
8ГК 333.150	Профиль карниза ПК2-1		4000	100	-	-	1,47
